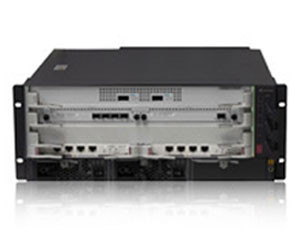

産品概述 S9700系列交換機是華為公司面向下一代園區網核心和數據中心業務彙聚而專門設計開發的高端智能T比特核心路由交換機。該産品采用先進的多層交換架構，提供持續的帶寬升級能力，支持40GE和100GE以太網标準。該産品基于華為公司自主研發的通用路由平台VRP開發，在提供高性能的L2/L3層交換服務基礎上，進一步融合了MPLS VPN、硬件IPV6、桌面雲、視頻會議、無線等多種網絡業務，提供不間斷升級、不間斷轉發、硬件OAM/BFD、環網保護等多種高可靠技術，在提高用戶生産效率的同時，保證了網絡最大正常運行時間，從而降低了客戶的總擁有成本（TCO）。 通過部署内置華為首款以太網絡處理器ENP的X2S/X2E/X2H/X1E單闆， S9700可以升級為敏捷交換機，客戶可以享有敏捷交換機帶來的創新體驗。 S9700系列提供S9703、S9706、S9712三種産品形态。 産品特性 S9700升級為敏捷交換機，讓網絡更敏捷地為業務服務 S9700支持随闆AC，業務單闆同時兼具無線AC功能，無需額外購買AC硬件；整機最大可管理2K AP，32K用戶；整機轉發性能可達T-bit，解決外置AC處理性能瓶頸，助力客戶從容面向高速無線時代。 S9700支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持PPPoE/802.1X/MAC/Portal等多種認證方式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理為中心”到“以用戶管理為中心”的飛躍。 SVF2.0 超級虛拟交換網，創新實現不僅将盒式交換機縱向虛拟為框式交換機闆卡，而且将AP縱向虛拟為框式交換機的端口，使得原來“核心/彙聚+接入交換機+AP”的網絡架構，虛拟化為一台設備進行管理，提供業界最簡化網絡管理方案。 iPCA網絡包守恒算法，改變了傳統利用模拟流量做故障定位的檢測模型，可對任意業務流随時随地逐點檢測網絡質量，無需額外開銷；可在短時間内立刻檢測業務閃斷性故障，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大轉變。 S9700支持Service Chain業務編排功能，Service Chain對網絡增值業務處理能力(如下一代防火牆NGFW)進行虛拟化，以便園區網絡實體(如交換機、路由器、AC、AP、終端設備)可以無差别的利用這些能力，而不受物理位置的約束，提供一種更靈活部署園區增值業務的解決方案，減少客戶設備投資和維護成本。 S9700支持1588v2和同步以太，滿足網絡系統高精度的同步需求。 創新的CSS集群技術 S9700支持CSS交換網集群和業務口集群，将多台設備虛拟化為一台邏輯設備，在可靠性、交換效率、靈活性和易管理性方面具有強大的優勢。 可靠性：通過路由熱備份技術，實現控制平面和數據平面所有信息的冗餘備份和無間斷的三層轉發，極大地增強了設備的可靠性和性能，同時可以通過跨框鏈路聚合提高鏈路的利用率，消除單點故障，避免了業務中斷； 交換效率： 創新的CSS交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低下的架構難題； 靈活性：普通業務端口可以複用為集群端口，使端口應用更加靈活。通過光纖進行集群可大幅增加集群的距離，突破了傳統集群距離的限制； 易管理性：整個彈性架構共用一個IP管理，簡化網絡設備管理，簡化網絡拓撲管理，提高運營效率，降低維護成本； 運營級高可靠性設計 S9700所有關鍵器件，如主控、電源、風扇等均采用冗餘設計，所有模塊均支持熱插拔，有效保證網絡穩定運行。 S9700支持硬件級3.3ms高精度BFD快速鏈路檢測功能，能為靜态路由/RIP/OSPF/BGP/ISIS/VRRP/PIM/MPLS等協議提供穩定均勻的毫秒級檢測機制，大大提高了網絡可靠性。 S9700支持快速自愈保護技術HSR(High-speed Self Recovery )，基于華為ENP闆卡，獨家實現端到端IP MPLS承載網50ms倒換保護，進一步提升網絡可靠性。 S9700支持硬件級以太OAM，包括完善的802.3ah、802.1ag和ITU-Y.1731，能夠對網絡傳輸中的時延、抖動等參數進行精确統計，實時監測網絡運行情況，并在設備故障發生時快速定位實現網絡快速故障檢測、定位與倒換。 S9700支持ISSU業務運行中軟件升級，設備軟件升級過程中确保關鍵業務和服務不中斷。支持優雅重啓技術(Graceful Restart)實現NSF無中斷轉發，支持NSR，從而有效保證全網高速可靠運行。 強大的業務處理能力 多業務路由交換平台，滿足企業接入、彙聚、核心業務承載要求，支持無線、語音、視頻和數據應用，為企業提供高可用、低時延、全業務的一體化網絡解決方案。 支持分布式L2/L3 MPLSVPN功能，支持MPLS、VPLS、HVPLS、VLL，滿足企業VPN等用戶的接入需求。 完善的二、三層組播協議，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。 軟件平台提供多種路由協議滿足企業建網要求，支持從中小企業到超大型跨國公司級大規模路由，支持IPv6，能夠為企業網絡提供平滑升級能力。 豐富的網絡流量分析功能 S9700支持Netstream網絡流量分析，支持V5/V8/V9多種報文格式，支持聚合流量模闆，實時流量采集、動态報表生成、屬性分析、流量異常告警等功能；支持向主、備分析服務器同時發送日志，防止統計信息丢失。能夠提供實時的網絡監控功能和全網範圍内的流量模式，并提供預先故障檢測、高效故障排除和快速問題解決功能，提供安全監控等應用和分析，幫助用戶及時優化網絡結構、調整資源部署。 完善的安全保護機制 S9700支持MACsec，提供逐跳設備的數據安全傳輸，适用于政府、金融等對數據機密性要求較高的場合。 NGFW新一代防火牆業務處理闆，在提供傳統防火牆、身份認證、Anti-DDoS等基礎防禦功能外，同時支持IPS、反垃圾郵件、Web安全、應用控制等專業安全功能。 提供完善的NAC解決方案，支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證多種認證方式，有效應對啞終端接入、移動設備接入和集中式IP地址分配等多種接入方式的安全挑戰，确保企業網絡安全。 提供2級CPU保護機制，支持1K CPU硬件保護隊列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。 全面的IPv6解決方案 S9700軟硬件平台均支持IPv6，取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。 S9700全面支持IPv6靜态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6單播路由協議，支持MLD v1/v2、MLD Snooping、PIM-SM/DMv6、PIM-SSMv6等IPv6組播特性，為用戶提供完善的IPv4/IPv6解決方案。 S9700支持豐富的IPv4向IPv6過渡技術包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道等隧道技術，保證IPv4網絡向IPv6網絡的平滑過渡。 創新節能打造綠色低碳網絡 S9700采用主機前後及左後風道設計，提高整機散熱效率，采用芯片“變流”技術，實現按流量動态調整功率，降低整機功耗11%。支持端口休眠，無流量不耗電。 獨立風扇分區控制，進一步降低功耗和噪聲污染，智能風扇調速策略，采用小區間控溫技術，有效降低轉速，并延長風扇使用壽命。 支持IEEE 802.3az能效以太網标準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀态快速轉換，低流量低功耗網絡的平滑過渡。

産品規格 項目 S9703 S9706 S9712 交換容量 7.2Tbps/45.6Tbps 17.92Tbps/81.6Tbps 23.68Tbps/153.6Tbps 包轉發率 2160Mpps/15120Mpps 2880Mpps/25920Mpps 3840Mpps/47520Mpps 業務槽位 3 6 12 無線管理 支持随闆AC 支持AP接入控制、AP域管理和AP配置模闆管理 支持射頻模闆管理、統一靜态配置和集中動态管理 支持WLAN基本業務、QoS、安全和用戶管理 用戶管理 支持有線無線統一用戶管理 支持PPPoE、802.1X、MAC、Portal認證方式 支持基于流量、時長和DAA（按照目的地址）計費方式 支持分組分域分時授權方式 iPCA質量感知 支持直接對業務報文标記以獲得丢包數量和丢包率的實時統計 支持二三層網絡網絡級和設備級丢包數量和丢包率統計 SVF2.0 簡化運維 支持将AS（接入交換機）、AP虛拟為一台設備管理 支持2層AS 支持與第三方廠商混合組網管理 VLAN 支持Access、Trunk、Hybrid方式 支持default VLAN 支持VLAN 交換 支持QinQ、增強型靈活QinQ 支持基于MAC的動态VLAN分配 MAC地址功能 支持MAC地址自動學習和老化 支持靜态、動态、黑洞MAC表項 支持源MAC地址過濾 支持基于端口和VLAN的MAC地址學習限制 STP/ERPS 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) 支持BPDU保護、Root保護、環路保護 支持BPDU Tunnel 支持ERPS以太環保護協議（G.8032） IP路由 支持RIP、OSPF、ISIS、BGP等IPv4動态路由協議 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動态路由協議 組播 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping 支持 PIM DM、PIM SM、PIM SSM 支持MSDP、MBGP 支持用戶快速離開機制 支持組播流量控制 支持組播查詢器 支持組播協議報文抑制功能 支持組播CAC 支持組播ACL MPLS 支持MPLS基本功能 支持MPLS OAM 支持MPLS TE 支持MPLS VPN/VLL/VPLS 可靠性 支持LACP、支持跨設備E-Trunk 支持VRRP、BFD for VRRP 支持 BFD for BGP/IS-IS/OSPF/靜态路由 支持 NSR、NSF、GR for BGP/IS-IS/OSPF/LDP 支持TE FRR、IP FRR 支持以太網OAM 802.3ah和802.1ag(硬件級) 支持快速自愈保護技術HSR 支持 ITU-Y.1731 支持DLDP 支持運行中軟件升級ISSU QoS 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 支持ACL、CAR、Remark、Schedule等動作 支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度方式 支持WRED、尾丢棄等擁塞避免機制 支持H-QOS 支持流量整形 網絡同步 支持同步以太 支持1588v2 配置與維護 支持Console、Telnet、SSH等終端服務 支持SNMPv1/v2/v3等網絡管理協議 支持通過FTP、TFTP方式上載、下載文件 支持BootROM升級和遠程在線升級 支持熱補丁 支持用戶操作日志 安全和管理 802.1x認證，Portal認證 支持MACSec 支持NAC 支持RADIUS和HWTACACS用戶登錄認證 命令行分級保護，未授權用戶無法侵入 支持防範DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 支持1K CPU通道隊列保護 支持ICMP實現ping和traceroute功能 支持RMON 增值業務能力* 支持Firewall功能 支持NAT功能 支持Netstream功能 支持IPSec功能 支持負載均衡功能 支持無線AC控制器 支持IPS入侵防禦系統 互通性 VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） LNP 鏈路類型協商協議（和DTP相似功能） VCMP VLAN集中管理協議（和VTP相似功能） 綠色節能 支持802.3az能效以太網 機箱尺寸mm（高*寬*深） 175*442*489 441.7*442*489 663.95*442*489 機箱重量（空配） 11kg 29kg 37kg 工作電壓 DC：–40V～–72V AC：90V～290V 整機供電能力 2200W 4400W 6600W *S9700全新支持NGFW下一代防火牆業務處理闆和IPS單闆，更多規格信息請參見相應的單闆彩頁。

解決方案應用

大型園區網解決方案

S9700核心交換機能夠為用戶組建高可靠、高性能、業務易擴展、易管理的企業園區網絡。S9700具備分布式IPv4/IPv6/MPLS全線速交換能力，滿足企業園區核心、彙聚節點高密萬兆海量數據吞吐能力。S9700支持随闆AC，園區核心與WLAN控制合一，節省建網投資。S9700支持硬件CPU通道隊列，保護企業核心免受DDOS攻擊與各種安全威脅。

大型數據中心解決方案

S9700系列交換機可以作為大型數據中心的高密萬兆核心和萬兆彙聚節點，助力企業構築高可靠、無阻塞、虛拟化的數據中心網絡。S9700支持ISSU、IP FRR、硬件級BFD、NSR、NSF、VRRP、E-Trunk等高可靠性技術，實現數據中心業務永續運行。S9700提供CSS集群、負載均衡一體化解決方案，提高網絡IT利用效率，降低網絡維護成本。

訂購信息 S9700基本配置 LE2BN66ED000 N66E直流總裝機櫃(共8路60A輸出，單路最大2200W，600X600X2200mm) LE0BN66EAC N66E交流總裝機櫃(共8路10A輸出，單路最大1600W，600X600X2200mm) LE2BN66EA000 N66E交流總裝機櫃(共4路16A輸出，單路最大2500W，600X600X2200mm) EH1BS9703E00 S9703總裝機箱 EH1BS9706E00 S9706總裝機箱 EH1BS9712E00 S9712總裝機箱 EH1M00FBX000 寬電壓74風機盒 監控闆 EH1D200CMU0 集中監控闆 主控處理單元 EH1D2MCUAC00 S9703 主控處理單元A EH1D2SRUDC00 S9706/S9712 主控處理單元D-時鍾 EH1D2SRUC000 S9706/S9712,主控處理單元C-可選配時鍾 百兆/千兆以太網電接口闆 EH1D2T24XEA0 24端口百兆/千兆以太網電接口和2端口萬兆以太網光接口闆(EA,RJ45/XFP) EH1D2G24TFA0 24端口百兆/千兆以太網電接口闆(FA,RJ45) EH1D2G48TEA0 48端口百兆/千兆以太網電接口闆(EA,RJ45) EH1D2G48TFA0 48端口百兆/千兆以太網電接口闆(FA,RJ45) EH1D2G48TEC0 48端口百兆/千兆以太網電接口闆(EC,RJ45) EH1D2G48TED0 48端口百兆/千兆以太網電接口闆(ED,RJ45) EH1D2G48TX1E 48端口十兆/百兆/千兆以太網電接口闆(X1E,RJ45) 百兆/千兆以太網光接口闆 EH1D2G24SEC0 24端口百兆/千兆以太網光接口闆(EC,SFP) EH1D2G24SED0 24端口百兆/千兆以太網光接口闆(ED,SFP) EH1D2S24XEA0 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口闆(EA,SFP/XFP) EH1D2S24XEC0 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口闆(EC,SFP/XFP) EH1D2G48SEA0 48端口百兆/千兆以太網光接口闆(EA,SFP) EH1D2G48SFA0 48端口百兆/千兆以太網光接口闆(FA,SFP) EH1D2G48SEC0 48端口百兆/千兆以太網光接口闆(EC,SFP) EH1D2G48SX1E 48端口百兆/千兆以太網光接口闆(X1E,SFP) 百兆/千兆以太網光電混合接口闆 EH1D2T36SEA0 36端口百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口闆(EA,RJ45/SFP) 萬兆以太網光接口闆 EH1D2X02XEA0 2端口萬兆以太網光接口闆(EA,XFP) EH1D2X04XEA0 4端口萬兆以太網光接口闆(EA,XFP) EH1D2S04SX1E 4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆Combo電接口闆(X1E,RJ45/SFP/SFP+) EH1D2X08SED4 8端口萬兆以太網光接口闆(ED,SFP+) EH1D2S08SX1E 8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+) EH1D2X12SSA0 12端口萬兆以太網光接口闆(SA,SFP+) EH1D2X16SFC0 16端口萬兆以太網光接口闆(FC,SFP+) EH1D2X16SSC2 16端口萬兆以太網光接口闆(SC,SFP+) EH1D2X32SSC0 32端口萬兆以太網光接口闆(SC,SFP+) EH1D2X40SFC0 40端口萬兆以太網光接口闆(FC,SFP+) EH1D2X48SEC0 48端口萬兆以太網光接口闆(EC,SFP+) ET1D2X32SX2H 32端口萬兆以太網光接口闆(X2H,SFP+) ET1D2X32SX2S 32端口萬兆以太網光接口闆(X2S,SFP+) ET1D2X32SX2E 32端口萬兆以太網光接口闆(X2E,SFP+) ET1D2S24SX2S 24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2S,SFP+) ET1D2S24SX2E 24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2E,SFP+) ET1D2S16SX2S 16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2S,SFP+) ET1D2S16SX2E 16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2E,SFP+) ET1D2X48SX2S 48端口萬兆以太網接口闆(X2S,SFP+) 40GE以太網光接口闆 EH1D2L02QFC0 2端口40GE以太網光接口闆(FC,QSFP+) EH1D2L08QFC0 8端口40GE以太網光接口闆(FC,QSFP+) EH1D2L08QX2E 8端口40GE以太網光接口闆(X2E,QSFP+) 100GE以太網光接口闆 EH1D2C02FEE0 2端口100GE以太網光接口闆(EE,CFP) ET1D2C04HX2S 4端口100GE以太網光接口闆(X2S,QSFP28) ET1D2C04HX2E 4端口100GE以太網光接口闆(X2E,QSFP28) ET1D2H02QX2S 2端口100GE以太網接口和2端口40GE以太網光接口闆(X2S,QSFP28) ET1D2H02QX2E 2端口100GE以太網接口和2端口40GE以太網光接口闆(X2E,QSFP28) POE接口闆 EH1D2G48VX2E 48端口百兆/千兆以太網POE電接口闆(X2E,RJ45,POE) 業務子卡 EH1D2VS08000 8端口萬兆集群業務子卡(SFP+) LE0D00CKMA00 時鍾扣闆-1588 業務處理闆 ET1D2FW00S00 下一代防火牆業務處理闆A-含華為通用安全平台軟件 ET1D2FW00S01 下一代防火牆業務處理闆B-含華為通用安全平台軟件 ET1D2FW00S02 下一代防火牆業務處理闆C-含華為通用安全平台軟件 ET1D2IPS0S00 入侵防禦和入侵檢測業務處理闆A-含華為通用安全平台軟件 ACU2 WLAN ACU2無線接入控制闆(含128 AP控制資源) 光模塊 FE-SFP光模塊 S-SFP-FE-LH40-SM1310 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC) S-SFP-FE-LH80-SM1550 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC) SFP-FE-SX-MM1310 光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC) eSFP-FE-LX-SM1310 光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC) GE-SFP光模塊 SFP-1000BaseT 電模塊-SFP-GE-電接口模塊(100m,RJ45) eSFP-GE-SX-MM850 光模塊-ESFP-GE-多模模塊(850nm,0.5km,LC) SFP-GE-LX-SM1310 光模塊-SFP-GE-單模模塊(1310nm,10km,LC) S-SFP-GE-LH40-SM1310 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC) S-SFP-GE-LH40-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC) S-SFP-GE-LH80-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC) eSFP-GE-ZX100-SM1550 光模塊-ESFP-GE-單模模塊(1550nm,100km,LC) 10GE-XFP光模塊 XFP-SX-MM850 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC) XFP-STM64-LX-SM1310 光模塊-XFP-10G-單模模塊(1310nm,10km,LC) XFP-STM64-LH40-SM1550 光模塊-XFP-10G-單模模塊(1550nm,40km,LC) XFP-STM64-SM1550-80km 光模塊-XFP-10G-單模模塊(1550nm,80km,LC) 10GE-SFP+光模塊 OMXD30000 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC) OSX010000 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC) OSX040N01 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC) OSXD22N00 光模塊-SFP+-10G-多模模塊(1310nm,0.22km,LC,LRM) SFP-10G-USR 光模塊-SFP+-10G-多模模塊(850nm,0.1km,LC) SFP-10G-ZR 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) SFP-10G-ZCW1571 光模塊-SFP+-10G-單模模塊(CWDM,1571nm,70km,LC) SFP-10G-ZCW1591 光模塊-SFP+-10G-單模模塊(CWDM,1591nm,70km,LC) SFP-10G-ZCW1611 光模塊-SFP+-10G-單模模塊(CWDM,1611nm,70km,LC) SFP-10G-iLR 光模塊-SFP+-9.8G-單模模塊(1310nm,1.4km,LC) 40GE-QSFP/CFP光模塊 QSFP-40G-LX4 40GBase-LX4光模塊-QSFP+-40G-單模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) QSFP-40G-iSM4 40GBase-iSM4光模塊-QSFP+-40G-單模模塊(1310nm,1.4km,MPO) (可對接4個SFP+) QSFP-40G-eSM4 40GBase-eSM4光模塊-QSFP+-40G-單模模塊(1310nm,10km,MPO) (可對接4個SFP+) QSFP-40G-iSR4 40GBase-iSR4光模塊-QSFP-40G-多模模塊(850nm,0.15km,MPO)(對接4個SFP+) QSFP-40G-LR4 40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC) QSFP-40G-eSR4 40GBase-eSR4光模塊-QSFP+-40G-多模模塊(850nm,0.3km,MPO) (可對接4個SFP+) CFP-40G-SR4 高速光模塊-CFP-40G-多模模塊 (850nm,4*10G,0.1km,MPO) CFP-40G-LR4 高速光模塊-CFP-40G-單模模塊 (1310nm 波段,41.25G,10km,直口LC) CFP-40G-ER4 高速光模塊-CFP-40G-單模模塊 (1310nm 波段,41.25G,40km,直口LC) QSFP-40G-ER4 40GBase-ER4光模塊-QSFP+-40G-單模模塊(1310nm,40km,LC) CFP-40G-ZR4 高速光模塊-CFP-40G-單模模塊(1550nm 波段,41.25G,80km,直口LC) 100GE-QSFP/CFP光模塊 CFP-100G-SR10 高速光模塊-CFP-100G-多模模塊 (850nm,10*10G,0.1km,MPO)（可對接10個SFP+或2個QSFP+) CFP-100G-LR4 高速光模塊-CFP-100G-單模模塊 (1310nm 波段,4*25G,10km,直口LC) CFP-100G-ER4 高速光模塊-CFP-100G-單模模塊 (1310nm 波段,4*25G,40km,直口LC) CFP-100GE-ZR4 100GBase-CFP模塊-100G-單模模塊(1310nm 波段,4*25G,80km,直口LC) QSFP-100G-CLR4 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km QSFP-100G-CWDM4 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km QSFP-100G-LR4 100GBase-LR4光模塊-QSFP28-100G-單模模塊(1310nm,10km,LC) QSFP-100G-SR4 100GBase-SR4光模塊-QSFP28-100G-多模模塊(850nm,0.1km,MPO) QSFP-100G-PSM4 100GBase-PSM4光模塊-QSFP28-100G-單模模塊(1310nm,0.5km,MPO) BIDI-SFP光模塊 SFP-FE-LX-SM1310-BIDI 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC) SFP-FE-LX-SM1550-BIDI 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC) SFP-GE-LX-SM1310-BIDI 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC) SFP-GE-LX-SM1490-BIDI 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC) LE2MGSC40ED0 光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC) LE2MGSC40DE0 光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC) SFP-GE-ZBXD1 光模塊-eSFP-GE-單纖雙向模塊(1570nm(Tx)/1490nm(Rx),80km,LC) SFP-GE-ZBXU1 光模塊-eSFP-GE-單纖雙向模塊(1490nm(Tx)/1570nm(Rx),80km,LC) BIDI-SFP+光模塊 SFP-10G-ER-SM1330-BIDI 光模塊-SFP+-10G-BIDI單模模塊(TX 1330nm/RX 1270nm,40km,LC) SFP-10G-ER-SM1270-BIDI 光模塊-SFP+-10G-BIDI單模模塊(TX 1270nm/RX 1330nm,40km,LC) SFP-10G-BXU1 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,10km,LC) SFP-10G-BXD1 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,10km,LC) 高速電纜 SFP-10G-CU1M SFP+-10G-高速電纜-1m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用 SFP-10G-CU3M SFP+-10G-高速電纜-3m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室内用 SFP-10G-CU5M SFP-10G-CU5M-高速電纜-5m-(SFP+20M)-(CC2P0.254黑)-(SFP+20M)-室内用阻燃低煙無鹵 SFP-10G-AC10M SFP+-10G-有源高速電纜-10m-(SFP+20公)-(CC2P0.32黑(S))-(SFP+20公)-室内用 QSFP-4SFP10G-CU1M QSFP+-4SFP+10G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(4*SFP+20公)-室内用 QSFP-4SFP10G-CU3M QSFP+-4SFP+10G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(4*SFP+20公)-室内用 QSFP-4SFP10G-CU5M QSFP+-4SFP+10G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(4*SFP+20公)-室内用 QSFP-40G-CU1M QSFP+-40G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(QSFP+38公)-室内用 QSFP-40G-CU3M QSFP+-40G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(QSFP+38公)-室内用 QSFP-40G-CU5M QSFP+-40G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(QSFP+38公)-室内用 QSFP-100G-CU1M 高速電纜-100G QSFP28無源高速電纜-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE QSFP-100G-CU3M 高速電纜-100G QSFP28無源高速電纜-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE QSFP-100G-CU5M 高速電纜-100G QSFP28無源高速電纜-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太網100GbE 光線纜 SFP-10G-AOC3M AOC光模塊-SFP+-850nm-1G~10G-0.003km SFP-10G-AOC10M AOC光模塊-SFP+-850nm-1G~10G-10m QSFP-H40G-AOC10M 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC) QSFP-4SFP10-AOC10M 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC)(對接4個SFP+) QSFP-100G-AOC10M 高速光模塊-QSFP28 轉QSFP28 AOC-850nm-100G--8.4dBm-2.4dBm--5.2dBm-0.01km 電源 W2PSA0800 800W交流電源模塊(黑色) IN6W18L10A 交流分線盒組件（共8路10A輸出，單路最大1600W，含電源線） PAC-2200WF 2200W交流電源模塊 IM1W24APD 交流分線盒組件（共4路16A輸出，單路最大2500W，含電源線） W2PSD2200 2200W直流電源模塊(黑色) EH1M00PDBS01 直流配電盒組件（共8路60A輸出，單路最大2200W，含電源線） 軟件 EH1SBSM27000 S9700基本軟件,V200R007 EH1SBSM28000 S9700基本軟件,V200R008 EH1SBSM29000 S9700基本軟件,V200R009 EH1SBSM2A000 S9700基本軟件,V200R010 EH1SMPLS0000 MPLS功能授權 EH1SNQA00000 NQA功能授權 EH1SIPV60000 IPV6功能授權 EH1SSVFF0000 SVF功能授權(适用S9700系列) EH1SFIB128K0 X系列單闆FIB資源授權-128K EH1SFIB512K0 X系列單闆FIB資源授權-512K EH1SWL512AP0 WLAN無線接入控制器AP資源授權-512AP(配合X系列單闆使用) EH1SWL128AP0 WLAN無線接入控制器AP資源授權-128AP(配合X系列單闆使用) EH1SWL64AP00 WLAN無線接入控制器AP資源授權-64AP(配合X系列單闆使用) EH1SWL16AP00 WLAN無線接入控制器AP資源授權-16AP(配合X系列單闆使用) EH1SPPPOE4K0 PPPoE接入用戶資源授權-4K(配合X系列單闆使用) EH1SPPPOE8K0 PPPoE接入用戶資源授權-8K(配合X系列單闆使用) EH1SPPPOE16K PPPoE接入用戶資源授權-16K(配合X系列單闆使用) L-ACU2-128AP ACU2無線接入控制器AP資源授權(128 AP) L-ACU2-256AP ACU2無線接入控制器AP資源授權(256 AP) L-ACU2-384AP ACU2無線接入控制器AP資源授權(384 AP) L-ACU2-512AP ACU2無線接入控制器AP資源授權(512 AP) 資料 EH1IV2RAC0C0 S9700 系列交換機 V200R010C00 産品文檔
