産品概述 S7700系列是華為公司面向下一代企業網絡架構而推出的新一代高端智能路由交換機。該産品基于華為公司智能多層交換的技術理念，在提供穩定、可靠、安全的高性能L2~L4層交換服務基礎上，進一步提供MPLS VPN、業務流分析、完善的HQoS策略、可控組播、資源負載均衡、一體化安全等智能業務優化手段，同時具備超強擴展性和可靠性。 S7700系列廣泛适用于園區網絡、數據中心核心/彙聚節點，可對無線、話音、視頻和數據融合網絡進行先進的控制，幫助企業構建交換路由一體化的端到端融合網絡。 通過部署内置華為首款以太網絡處理器ENP的敏捷單闆，同時将系統軟件升級到V2R5C00版本及之後版本，S7700可以升級為敏捷交換機，客戶可以享有敏捷交換機帶來的創新體驗。 S7700系列提供S7703、S7706、S7710、S7712四種産品形态，支持不斷擴展的交換能力和端口密度。S7700作為新一代智能交換機采用了全新的硬件平台，前後及左後風道散熱整機架構，打造業界最佳能效比交換設備。關鍵部件冗餘設計，最小化設備宕機與業務中斷風險。創新節能控制芯片，整機智能節電，為網絡綠色可持續發展提供領先的解決方案。 産品特點 S7700升級為敏捷交換機，讓網絡更敏捷地為業務服務 S7700支持随闆AC，業務單闆同時兼具無線AC功能，無需額外購買AC硬件；整機最大可管理4K AP；整機轉發性能可達T-bit級，解決外置AC處理性能瓶頸，助力客戶從容面向高速無線時代。 S7700支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持PPPoE/802.1X/MAC/Portal等多種認證方式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理為中心”到“以用戶管理為中心”的飛躍。 SVF2.0超級虛拟交換網，創新實現不僅将盒式交換機縱向虛拟為框式交換機闆卡，而且将AP縱向虛拟為框式交換機的端口，使得原來“核心/彙聚+接入交換機+AP”的網絡架構，虛拟化為一台設備進行管理，提供業界最簡化網絡管理方案。 iPCA網絡包守恒算法，改變了傳統利用模拟流量做故障定位的檢測模型，可對任意業務流随時随地逐點檢測網絡質量，無需額外開銷；可在短時間内立刻檢測業務閃斷性故障，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大轉變。 1588v2和同步以太，滿足網絡設備間的高精度時間同步，相比GPS的時間同步方案，提升安全的同時降低成本。 Service Chain多業務虛拟化，對網絡增值業務處理能力(如防火牆FW)進行虛拟化，從而園區網絡可以無差别地利用這些能力，而不受物理位置的約束。 強大的業務處理能力，提升網絡架構擴展性 超高萬兆和100G端口密度，單台設備最大支持576個10GE端口，48個100GE端口，充分滿足多媒體視頻會議、數據訪問等大帶寬應用需求。 多業務路由交換平台，滿足企業接入、彙聚、核心業務承載要求，支持無線、語音、視頻和數據應用，為企業提供高可用、低時延、全業務的一體化網絡解決方案。 支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、分層VPLS、VLL，滿足企業VPN等接入需求。 完善的二、三層組播協議，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。 運營級高可靠性設計，可視化故障診斷 S7700具備超越5個9的高可靠性，主控、電源、風扇框等關鍵部件采用冗餘設計，所有模塊均支持熱插拔。 S7700采用創新性CSS交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低下的架構難題，同時可以通過跨框鏈路聚合提高鏈路的利用率，并消除單點故障。 S7710新增支持CSS2交換網硬件集群，CSS2采用交換網硬件通道互聯，集群系統的控制報文和數據報文不需要經由業務闆卡轉發，而是直接通過交換網一次轉發。相對于傳統業務口集群而言，不僅減少了軟件故障可能帶來的幹擾，降低了闆卡故障帶來的風險，在時延上也大大縮減。CSS2創新支持主控1＋N備份，集群系統中隻要保證任意一框的一個主控闆運行正常，多框業務即可穩定運行。相對于傳統業務口集群系統，每個框至少要有一塊主控單元運行正常的限制，進一步提高了集群系統的可靠性。 S7700支持業務口集群技術，普通業務端口可以複用為集群端口，使端口應用更加靈活。 S7700支持快速自愈保護技術HSR (High-speed Self Recovery )，基于華為ENP闆卡，獨家實現端到端IP MPLS承載網50ms倒換保護，進一步提升網絡可靠性。 專用的故障檢測定位子卡，提供硬件BFD，提供3.3ms高精度硬件級以太OAM功能，802.3ah、802.1ag和ITU-Y.1731标準協議，網絡故障發生時能夠在第一時間檢測所有終端Session聯通性，圖形化網管故障診斷界面，設備節點、鏈路自動遍曆，實現網絡快速故障檢測與定位。 冗餘控制引擎間主備無縫切換，設備優雅重啓實現NSF無中斷轉發。支持ISSU業務運行中軟件升級，設備軟件升級過程中确保關鍵業務和服務不中斷。 完善的QOS機制，提升語音、視頻用戶體驗 S7700提供高品質的HQoS（Hierarchical Quality of Service）能力，支持從鏈路層到應用層流分類技術，具備完善的隊列調度算法、擁塞控制算法，能夠對數據流實現多級的精确調度，從而滿足企業不同用戶終端、不同業務種類的服務質量要求。 S7700提供硬件組播QOS低延時隊列，全面滿足企業視頻業務優先級保障需求，為視頻會議、監控等關鍵業務提供高質量承載保障。 創新的優先級調度算法，對傳統QOS隊列調度進行了專門針對企業語音與視頻的優化，大幅降低IP語音時延、消除視頻馬賽克，提高用戶體驗。 高性能IPv6業務能力，IPv4到IPv6平滑升級 S7700軟硬件平台均支持IPv6，取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。 支持IPv4/IPv6雙協議棧，支持多種隧道技術，支持IPv6靜态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6組播，滿足IPv6獨立組網和IPv4/IPv6混合組網要求。 強大的網絡流量分析能力，随時網絡健康診斷 S7700支持NetStream業務分析功能，滿足用戶對網絡流量實時采集、分析需要。 支持NetStream V5/V8/V9多種報文格式，支持聚合流量模闆，減輕網絡采集器系統壓力，支持實時流量采集、動态報表生成、屬性分析、流量異常告警等功能。 幫助客戶對網絡流量進行實時監控、現網設備吞吐分析，為優化網絡結構、科學合理擴容提供決策依據。 全方位安全保護，應對企業内外部安全威脅 S7700支持MACsec，提供逐跳設備的數據安全傳輸，适用于政府、金融等對數據機密性要求較高的場合。 NGFW新一代防火牆業務處理闆，在提供傳統防火牆、身份認證、Anti-DDOS等基礎防禦功能外，同時支持IPS、反垃圾郵件、Web安全、應用控制等專業安全功能。 提供完善的NAC解決方案，支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證多種認證方式，有效應對啞終端接入、移動設備接入和集中式IP地址分配等多種接入方式的安全挑戰，确保企業網絡安全。 提供2級CPU保護機制，支持1K CPU硬件保護隊列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。 創新節能芯片，智能功耗控制 創新節能芯片，實現按流量動态調整功率，支持端口休眠，無流量不耗電。 智能POE供電，可以實現基于PD設備角色啓動不同的能源管理方案，保持設備能源管理彈性。 支持IEEE 802.3az能效以太網标準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀态快速轉換，低流量低功耗。

産品規格 項目 S7703 S7706 S7710 S7712 交換容量 4.80/40.00Tbps 16.00/76.80Tbps 57.92/256.00T Tbps 21.76/107.52Tbps 包轉發率 1440/14400Mpps 2880/21120Mpps 8400/69120Mpps 2880/41280Mpps 主控闆槽位 2 2 2 2 交換網槽位 0 2 4(CLOS架構) 2 業務槽位 3 6 10 12 無線管理 支持随闆AC 支持AP接入控制、AP域管理和AP配置模闆管理 支持射頻模闆管理、統一靜态配置和集中動态管理 支持WLAN基本業務、QoS、安全和用戶管理 支持AC功能分層部署 用戶管理 支持統一用戶管理 支持PPPoE、802.1X、MAC、Portal認證方式 支持基于流量和時長計費方式 支持分組分域分時授權方式 VLAN 支持Access、Trunk、Hybrid方式 支持default VLAN 支持VLAN 交換 支持QinQ、增強型靈活QinQ 支持基于MAC的動态VLAN分配 ARP 支持256K ARP表項 MAC地址功能 支持1M MAC地址表項 支持MAC地址自動學習和老化 支持靜态、動态、黑洞MAC表項 支持源MAC地址過濾 支持基于端口和VLAN的MAC地址學習限制 環網保護技術 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) 支持SEP智能保護協議 支持BPDU保護、Root保護、環路保護 支持BPDU Tunnel 支持ERPS以太環保護協議（G.8032） IP路由 支持1M IPv4路由表項 支持RIP、OSPF、ISIS、BGP等IPv4動态路由協議 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動态路由協議 組播 支持128K 組播路由表項 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping 支持 PIM DM、PIM SM、PIM SSM 支持MSDP、MBGP 支持用戶快速離開機制 支持組播流量控制 支持組播查詢器 支持組播協議報文抑制功能 支持組播CAC 支持組播ACL MPLS 支持MPLS基本功能 支持MPLS OAM 支持MPLS TE 支持MPLS VPN/VLL/VPLS 可靠性 支持LACP、支持跨設備E-Trunk 支持VRRP、BFD for VRRP 支持 BFD for BGP/IS-IS/OSPF/靜态路由 支持 NSF、GR for BGP/IS-IS/OSPF/LDP 支持TE FRR、IP FRR 支持以太網OAM 802.3ah和802.1ag 支持快速自愈保護技術HSR 支持 ITU-Y.1731 支持DLDP 支持運行中軟件升級ISSU QoS 支持256K ACL 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 支持ACL、CAR、Remark、Schedule等動作 支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等隊列調度方式 支持WRED、尾丢棄等擁塞避免機制 支持5級HQoS 支持流量整形 配置與維護 支持敏捷零配置部署 支持Console、Telnet、SSH等終端服務 支持SNMP v1/v2c/v3等網絡管理協議 支持通過FTP、TFTP方式上載、下載文件 支持BootROM升級和遠程在線升級 支持熱補丁 支持用戶操作日志 安全和管理 802.1x認證，Portal認證 MACSec 支持NAC 支持RADIUS和HWTACACS用戶登錄認證 命令行分級保護，未授權用戶無法侵入 支持防範DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 支持1K CPU通道隊列保護 支持ICMP實現ping和traceroute功能 支持RMON 支持Service Chain 時間同步 支持1588v2 支持同步以太 增值業務能力 支持Firewall功能 支持NAT功能 支持NetStream功能 支持IPSec功能 支持負載均衡功能 支持無線AC功能 支持IPS入侵防禦系統 互通性 VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） LNP 鏈路類型協商協議（和DTP相似功能） VCMP VLAN集中管理協議（和VTP相似功能） 綠色節能 支持802.3az能效以太網 機箱尺寸mm（寬×深×高） 442×489×175 442×489×442 442×489×664 442×489×664 機箱重量（空配） 10Kg 15Kg 37kg 25Kg 工作電壓 DC：–40V～–72V AC：90V～290V 整機最大功耗 1000W 2200W 4400W 4200W 整機最大POE功率 2200W 8800W S7710未支持POE功能 8800W

解決方案應用

大型園區網解決方案

S7700智能路由交換機可以作為大型企業園區彙聚交換機設備，組建高可靠、業務易擴展、易管理的企業園區網絡。S7700支持硬件CPU通道隊列，防火牆功能模塊，在彙聚層為企業業務增加安全保障，保護企業核心免受DDoS攻擊與各種安全威脅。

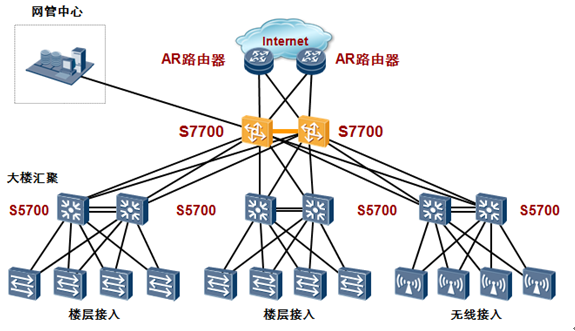

中小型園區網解決方案

S7700智能路由交換機支持OSPF、BGP、MPLS全線速轉發，同時具備防火牆、IPSec模塊，可以作為中小型企業園區網絡的核心設備。為中小企業園區提供高性價比、高可靠、多業務易部署的網絡解決方案。

S7700基本描述 LE0BN66EDC N66E直流總裝機櫃(共4路40A輸出，單路最大1600W，600X600X2200mm) LE0BN66EAC N66E交流總裝機櫃(共8路10A輸出，單路最大1600W，600X600X2200mm) LE2BN66EA000 N66E交流總裝機櫃(共4路16A輸出，單路最大2500W，600X600X2200mm) ES0B00770300 S7703總裝機箱 ES0B00770600 S7706總裝機箱 ES1BS7710S00 S7710總裝機箱 ES0B00771200 S7712總裝機箱 ES1BS7703S01 S7703總裝機箱-支持FCC ES0B017706P0 S7706 POE總裝機箱 ES0B017712P0 S7712 POE總裝機箱 LE0M00FBXB00 寬電壓68風機盒 ES1M00FBX001 增強型寬電壓68風機盒 監控闆 LE0DCMUA0000 集中監控闆 主控處理單元 ES0D00MCUA00 S7703 主控處理單元A ES1D2MCUAC00 S7703 主控處理單元A(可選配時鍾) ES0D00SRUA00 S7706/S7712 主控處理單元A ES1D2SRUAC00 S7706/S7712 主控處理單元A(可選配時鍾) ES0D00SRUB00 S7706/S7712 主控處理單元B-時鍾 ES1D2SRUE000 S7706/S7712 主控處理單元E ES1D2SRUKC00 S7710 主控處理單元K(可選配時鍾) ES1D2SFUK000 S7710 交換網單元K ES1D2SRUH000 S7706/S7712主控處理單元H 業務子卡 ES0D00FSUA00 增強靈活業務子卡 ES02VSTSA 集群業務子卡 ES1D2VS04000 4端口萬兆集群業務子卡(SFP+) LE0D00CKMA00 時鍾扣闆-1588 十兆/百兆/千兆以太網電接口闆 ES0DG24TFA00 24端口十兆/百兆/千兆以太網電接口闆(FA,RJ45) ES0D0G48TA00 48端口十兆/百兆/千兆以太網電接口闆(EA,RJ45) ES0DG48TFA00 48端口十兆/百兆/千兆以太網電接口闆(FA,RJ45) ES0D0G48TC00 48端口十兆/百兆/千兆以太網電接口闆(EC,RJ45) ES1D2G48TED0 48端口十兆/百兆/千兆以太網電接口闆(ED,RJ45) ES0D0T24XA00 24端口十兆/百兆/千兆以太網電接口和2端口萬兆以太網光接口闆(EA,RJ45/XFP) 敏捷單闆 ES1D2C04HX2S 4端口100GE以太網光接口闆(X2S,QSFP28) ES1D2C04HX2E 4端口100GE以太網光接口闆(X2E,QSFP28) ES1D2H02QX2S 2端口100GE以太網接口和2端口40GE以太網光接口闆(X2S,QSFP28) ES1D2H02QX2E 2端口100GE以太網接口和2端口40GE以太網光接口闆(X2E,QSFP28) ES1D2X48SX2S 48端口萬兆以太網接口闆(X2S,SFP+) ES1D2L08QX2E 8端口40GE以太網光接口闆(X2E,QSFP+) ES1D2X32SX2S 32端口萬兆以太網光接口闆(X2S,SFP+) ES1D2X32SX2E 32端口萬兆以太網光接口闆(X2E,SFP+) ES1D2S24SX2S 24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2S,SFP+) ES1D2S24SX2E 24端口萬兆以太網接口和8端口千兆以太網光接口闆(X2E,SFP+) ES1D2S16SX2S 16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2S,SFP+) ES1D2S16SX2E 16端口萬兆以太網接口和16端口千兆以太網光接口闆(X2E,SFP+) ES1D2G48TX1E 48端口十兆/百兆/千兆以太網電接口闆(X1E,RJ45) ES1D2G48SX1E 48端口百兆/千兆以太網光接口闆(X1E,SFP) ES1D2S04SX1E 4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+) ES1D2S08SX1E 8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+) 百兆/千兆以太網光接口闆 ES0D0G24SA00 24端口百兆/千兆以太網光接口闆(SA,SFP) ES0D0G24SC00 24端口百兆/千兆以太網光接口闆(EC,SFP) ES0D0G24CA00 24端口百兆/千兆以太網光接口和8端口百兆/千兆Combo電接口闆(SA,SFP/RJ45) ES0D0S24XA00 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口闆(EA,SFP/XFP) ES0D0G48SA00 48端口百兆/千兆以太網光接口闆(EA,SFP) ES0D0G48SC00 48端口百兆/千兆以太網光接口闆(EC,SFP) ES1D2G48SFA0 48端口百兆/千兆以太網光接口闆（FA,SFP） 百兆/千兆以太網光電混合接口闆 ES0DG48CEAT0 36端口百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口闆(EA,RJ45/SFP) 萬兆以太網光接口闆 ES0D0X2UXA00 2端口萬兆以太網光接口闆(EA,XFP) ES0D0X4UXA00 4端口萬兆以太網光接口闆(EA,XFP) ES0D0X4UXC00 4端口萬兆以太網光接口闆(EC,XFP) ES1D2X08SED4 8端口萬兆以太網光接口闆(ED,SFP+) ES0D0X12SA00 12端口萬兆以太網光接口闆(SA,SFP+) ES1D2X16SFC0 16端口萬兆以太網光接口闆（FC,SFP+） ES1D2X16SSC2 16端口萬兆以太網光接口闆(SC,SFP+) ET1D2X32SSC0 32端口萬兆以太網光接口闆(SC,SFP+) ES1D2X40SFC0 40端口萬兆以太網光接口闆（FC,SFP+） ES1D2X48SEC0 48端口萬兆以太網光接口闆(EC,SFP+) 40GE以太網光接口闆 ES1D2L02QFC0 2端口40GE以太網光接口闆(FC,QSFP+) 100GE以太網光接口闆 ES1D2C02FEE0 2端口100GE以太網光接口闆(EE,CFP) POE接口闆 ES0D0G48VA00 48端口百兆/千兆以太網POE電接口闆(EA,RJ45,POE) 增值業務闆 ET1D2FW00S00 下一代防火牆業務處理闆A-含華為通用安全平台軟件 ET1D2FW00S01 下一代防火牆業務處理闆B-含華為通用安全平台軟件 ET1D2IPS0S00 入侵防禦和入侵檢測業務處理闆A-含華為通用安全平台軟件 ACU2 WLAN ACU2無線接入控制闆(含128 AP控制資源) 光模塊 FE-SFP光模塊 S-SFP-FE-LH40-SM1310 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC) S-SFP-FE-LH80-SM1550 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC) SFP-FE-SX-MM1310 光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC) eSFP-FE-LX-SM1310 光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC) GE-SFP模塊 SFP-1000BaseT 電模塊-SFP-GE-電接口模塊(100m,RJ45) eSFP-GE-SX-MM850 光模塊-eSFP-GE-多模模塊(850nm,0.5km,LC) SFP-GE-LX-SM1310 光模塊-SFP-GE-單模模塊(1310nm,10km,LC) S-SFP-GE-LH40-SM1310 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC) S-SFP-GE-LH40-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC) S-SFP-GE-LH80-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC) eSFP-GE-ZX100-SM1550 光模塊-eSFP-GE-單模模塊(1550nm,100km,LC) 10GE-XFP光模塊 XFP-SX-MM850 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC) XFP-STM64-LX-SM1310 光模塊-XFP-10G-單模模塊(1310nm,10km,LC) XFP-STM64-LH40-SM1550 光模塊-XFP-10G-單模模塊(1550nm,40km,LC) XFP-STM64-SM1550-80km 光模塊-XFP-10G-單模模塊(1550nm,80km,LC) 10GE-SFP+光模塊 OMXD30000 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC) SFP-10G-iLR 光模塊-SFP+-9.8G-單模模塊(1310nm,1.4km,LC) OSX010000 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC) OSX040N01 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC) OSXD22N00 光模塊-SFP+-10G-多模模塊(1310nm,0.22km,LC,LRM) LE2MXSC80FF0 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) SFP-10G-USR 光模塊-SFP+-10G-多模模塊(850nm,0.1km,LC) SFP-10G-ZR 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) SFP-10G-BXU1 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,10km,LC) SFP-10G-BXD1 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,10km,LC) SFP-10G-BXU2 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,20km,LC) SFP-10G-BXD2 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,20km,LC) SFP-10G-ER-SM1330-BIDI 光模塊-SFP+-10G-BIDI單模模塊(TX 1330nm/RX 1270nm,40km,LC) SFP-10G-ER-SM1270-BIDI 光模塊-SFP+-10G-BIDI單模模塊(TX 1270nm/RX 1330nm,40km,LC) SFP-10G-AOC3M AOC光模塊-SFP+-850nm-1G~10G-0.003km SFP-10G-AOC10M AOC光模塊-SFP+-850nm-1G~10G-0.01km QSFP-4SFP10-AOC10M 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC)(對接4個SFP+) QSFP-H40G-AOC10M 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC) SFP-10G-ZCW1571 光模塊-SFP+-10G-單模模塊(CWDM,1571nm,70km,LC) SFP-10G-ZCW1591 光模塊-SFP+-10G-單模模塊(CWDM,1591nm,70km,LC) SFP-10G-ZCW1611 光模塊-SFP+-10G-單模模塊(CWDM,1611nm,70km,LC) 40GE-QSFP+&CFP光模塊 QSFP-40G-LX4 40GBase-LX4光模塊-QSFP+-40G-單模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) QSFP-40G-iSM4 40GBase-iSM4光模塊-QSFP+-40G-單模模塊(1310nm,1.4km,MPO) (可對接4個SFP+) QSFP-40G-eSM4 40GBase-eSM4光模塊-QSFP+-40G-單模模塊(1310nm,10km,MPO) (可對接4個SFP+) QSFP-40G-iSR4 40GBase-SR4光模塊-QSFP+-40G-多模模塊(850nm,0.15km,MPO) (可對接4個SFP+) QSFP-40G-LR4 40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC) QSFP-40G-eiSR4 40GBase-eSR4光模塊-QSFP+-40G-多模模塊(850nm,0.3km,MPO) (可對接4個SFP+) QSFP-40G-ER4 40GBase-ER4光模塊-QSFP+-40G-單模模塊(1310nm,40km,LC) CFP-40G-SR4 高速光模塊-CFP-40G-多模模塊(850nm,4*10G,0.1km,MPO) CFP-40G-LR4 高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,10km,直口LC) CFP-40G-ER4 高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,40km,直口LC) CFP-100G-ZR4 100GBase-CFP模塊-100G-單模模塊(1310nm 波段,4*25G,80km,直口LC) 100GE-CFP光模塊 QSFP-100G-SR4 100GBase-SR4光模塊-QSFP28-100G-多模模塊(850nm,0.1km,MPO) QSFP-100G-PSM4 100GBase-PSM4光模塊-QSFP28-100G-單模模塊(1310nm,0.5km,MPO) QSFP-100G-CLR4 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km QSFP-100G-CWDM4 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km QSFP-100G-LR4 100GBase-LR4光模塊-QSFP28-100G-單模模塊(1310nm,10km,LC) CFP-100G-SR10 高速光模塊-CFP-100G-多模模塊(850nm,10*10G,0.1km,MPO)(可對接10個SFP+或2個QSFP+) CFP-100G-SR10 高速光模塊-CFP-100G-多模模塊(850nm,10*10G,0.1km,MPO)（可對接10個SFP+或2個QSFP+) CFP-100G-LR4 高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,10km,直口LC) CFP-100G-ER4 高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,40km,直口LC) QSFP-100G-CU1M 高速電纜-100G QSFP28無源高速電纜-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE QSFP-100G-CU3M 高速電纜-100G QSFP28無源高速電纜-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE QSFP-100G-CU5M 高速電纜-100G QSFP28無源高速電纜-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太網100GbE CFP-100G-ZR4 100GBase-CFP模塊-100G-單模模塊(1310nm 波段,4*25G,80km,直口LC) BIDI-SFP光模塊 SFP-FE-LX-SM1310-BIDI 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC) SFP-FE-LX-SM1550-BIDI 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC) SFP-GE-LX-SM1310-BIDI 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC) SFP-GE-LX-SM1490-BIDI 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC) SFP-GE-BXU1-SC 1000Base-BIDI單纖雙向光模塊-SFP-GE-單模模塊(TX1490nm/RX1310nm,10km,SC) LE2MGSC40ED0 光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC) LE2MGSC40DE0 光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC) SFP-GE-ZBXD1 光模塊-eSFP-GE-單纖雙向模塊(1570nm(Tx)/1490nm(Rx),80km,LC) SFP-GE-ZBXU1 光模塊-eSFP-GE-單纖雙向模塊(1490nm(Tx)/1570nm(Rx),80km,LC) 電源 LE0MPSD16 1600W直流電源模塊(灰色) LE0MPSA08 800W交流電源模塊(灰色) PAC-2200WF 2200W交流電源模塊 W2PSD2200 2200W直流電源模塊(黑色) LE0W01DPDB 直流配電盒組件（共4路40A輸出，單路最大1600W，含電源線） IN6W18L10A 交流分線盒組件（共8路10A輸出，單路最大1600W，含電源線） IM1W24APD 交流分線盒組件（共4路16A輸出，單路最大2500W，含電源線） 軟件 ES0SMS277700 S7700基本軟件，V200R007 ES0SMS287700 S7700基本軟件，V200R008 ES0SMS297700 S7700基本軟件，V200R009 ES0SMS2A7700 S7700基本軟件，V200R010 ES0SSVFF7700 SVF功能授權(适用S7700系列) ES0SMPLS7700 MPLS功能授權 ES0SNQAF7700 NQA功能授權 ES0SIPV67700 IPV6功能授權 ES1SFIB128K0 X系列單闆FIB資源授權-128K ES1SWL512AP0 WLAN無線接入控制器AP資源授權-512AP(配合X系列單闆使用) ES1SWL128AP0 WLAN無線接入控制器AP資源授權-128AP(配合X系列單闆使用) ES1SWL64AP00 WLAN無線接入控制器AP資源授權-64AP(配合X系列單闆使用) ES1SWL16AP00 WLAN無線接入控制器AP資源授權-16AP(配合X系列單闆使用) ES1SPPPOE4K0 PPPoE接入用戶資源授權-4K(配合X系列單闆使用) ES1SPPPOE8K0 PPPoE接入用戶資源授權-8K(配合X系列單闆使用) ES1SPPPOE16K PPPoE接入用戶資源授權-16K(配合X系列單闆使用) L-ACU2-128AP ACU2無線接入控制器AP資源授權(128 AP) 資料 ES0I000DOC00 S7700 智能路由交換機 産品文檔
